Popis koaxiálního kabelu Tri Shield F6TSV
-Conductor: 1,02 mm pevná měděná ocel (CCS) nebo žíhaná měď (Cu)
- Izolace: Pěna polyethylen
- 1uliceShield: Loused Al Fólie 100%
- 2ndŠtít: 60%-90% hliníku, konzervovaný, holé měděné pletení
- 3RdŠtít: Al /Pet /Al 100%
- Bunda: 6,80 mm FR-PVC, UV hodnocené pro odpor slunečního světla nebo Sloučenina PE
- Messenger: Galvanizovaný ocelový drát (volitelný)
Aplikace:
Vhodné pro přenos signálu RF, MATV, CATV, CCTV, digitální video, síť místní oblasti, kabel, přímý vysílání satelitu.

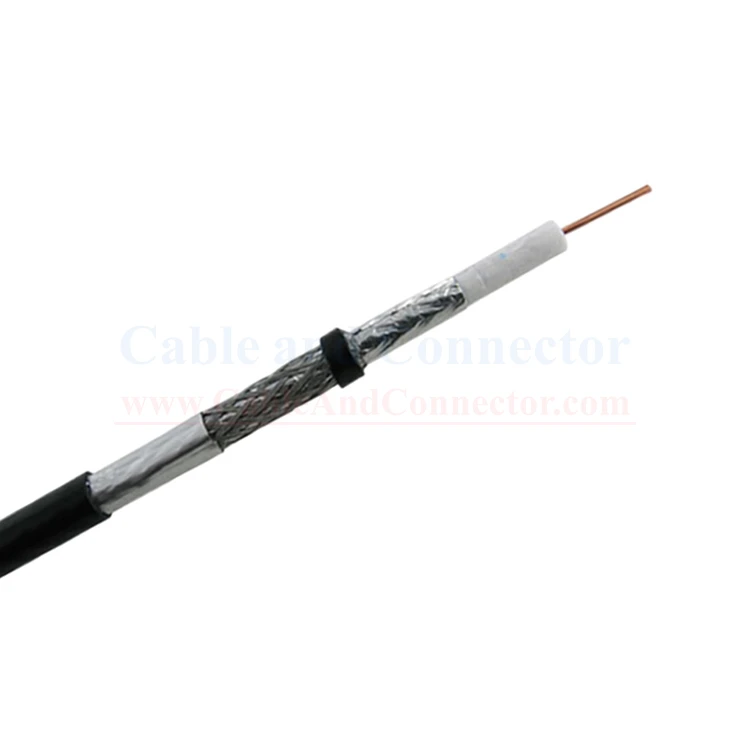

Obrázek koaxiální kabel Tri Shield F6TSV
Specifikace
| Konstrukce | |||
| Materiál | Průměr (mm) | ||
| Vnitřní vodič | CCS-Copper Clod Steel | 1.02 | |
| Dielektrikum | Pěna pe | 4.60 | |
| První štít | Spojená hliníková fólie | 4.75 | |
| Druhý štít | Hliníkový drátěný cop (60%) | 16/4/0,16 mm | |
| Třetí štít | Hliníková fólie (nevazená) | 5.10 | |
| Bunda | PVC | 7.06 | |
| Elektrické vlastnosti | |||
| Impedance (Ω) | 75 ± 3 | ||
| Kapacitance (PF/M) | 52 ± 2 | ||
| Rychlost šíření (%) | 85.0 | ||
| Ztráta návratu | |||
| 5-1000 MHz (DB) | Větší nebo rovna 22 | ||
| 1000-2000 MHz (DB) | Větší nebo rovna 20 | ||
| Screening efektivita | |||
| 5-1000 MHz (DB) | Větší nebo rovna 85 | ||
|
■Elektronický výkon |
|||
|
Typ
|
Útlum (20 stupňů) |
||
|
Frekvence (MHz) |
CCS (menší nebo rovna DB/305M) |
BC (menší nebo rovna DB/305M) |
|
|
Koaxiální kabel Messenger F690BVM |
5 |
10.98 |
5.80 |
|
55 |
16.01 |
16.01 |
|
|
211 |
30.50 |
30.50 |
|
|
450 |
44.01 |
44.01 |
|
|
550 |
49.04 |
49.04 |
|
|
750 |
56.55 |
56.55 |
|
|
865 |
61.03 |
61.03 |
|
|
1000 |
65.54 |
65.54 |
|
