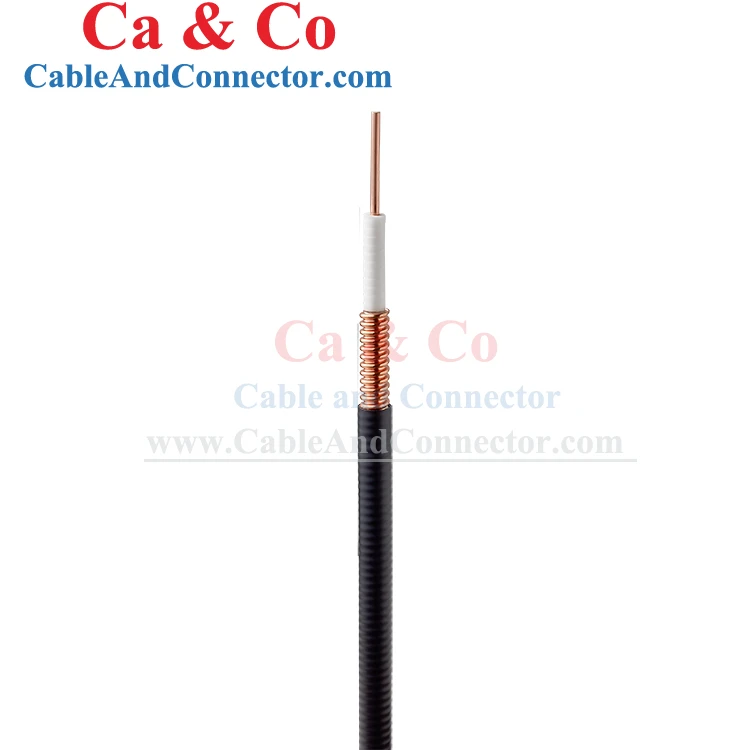

The 3/8" low loss superflex cable combines low attenuation, ultra-flexible design, and excellent shielding performance to ensure stable and high-quality signal transmission over long distances. Its superflexibility allows for easy installation in tight spaces or complex environments, while the multi-layer metal shielding effectively isolates external interference, ensuring reliable signal transmission. Additionally, the cable is highly durable, capable of withstanding harsh conditions such as high Teploty a vlhkost.
3/8 "nízká ztráta super fl ex kabel, vnitřní vodič: 2,80 ± 0,05 měděný hliníkový drát+ dielektrikum
: 7,10 ± 0,15 vnější vodič PE+PE+: 9,60 ± 0,20 helikální zvlněné měděné trubice+bunda: 10,90 ± ± ± ± ± ± ± ±
0,25 PE nebo s nízkým kouřem bez halogenu s ohněm PE je volitelné, balení: 500 m/dřevěný buben.
Specifikace
|
Položka |
Specifikace |
||||
|
Konstrukce |
|||||
|
Materiál |
Průměr (mm) |
||||
|
Vnitřní vodič |
Hliníkový drát z měděného oblečení |
2.6 |
|||
|
Dielektrikum |
Pěnově PE |
6.7 |
|||
|
Vnější vodič |
Helikální zvlněná měděná trubice |
9.1 |
|||
|
Bunda |
PE nebo s nízkým kouřem bez halogenu s ohněm |
10.2 |
|||
|
Elektrické a mechanické vlastnosti |
|||||
|
Impedance (ohm) |
50±1 |
||||
|
Kapacita (PF/M) |
80 |
||||
|
Rychlost(%) |
83 |
||||
|
Hodnocení špičky Peak (KW) |
12 |
||||
|
RF Vrcholné napětí (KV) |
1.04 |
||||
|
Izolační odpor (M Ω. KM) |
>5000 |
||||
|
Cut-off Frekvence (GHz) |
13.4 |
||||
|
Izolační napětí (KV) |
2.5 |
||||
|
Odolnost vůči vnitřnímu vodiči DC (Ω/km) |
5.0 |
||||
|
Odolnost proti vnějšímu vodiči DC (Ω/km) |
3.5 |
||||
|
Bunda Spark (KV) |
5.0 |
||||
|
Efektivita stínění (DB) |
>120 |
||||
|
Min. Poloměr jednoho ohybu (mm) |
12.5 |
||||
|
Min. Opakované poloměr ohybu (mm) |
25 |
||||
|
Počet ohybů |
15 |
||||
|
Pevnost v tahu (kg) |
60 |
||||
|
Skladovací teplota (stupeň) |
-55-+85 |
||||
|
Instalační teplota (stupeň) |
-40-+60 |
||||
|
Provozní teplota (titul) |
-55-+85 |
||||
|
VSWR menší nebo roven (ztráta návratu větší nebo rovná DB) |
Frekvence 0,005-3GHz 0,8-1,0 GHz 1,7-2,0 GHz 2,0-2,4 GHz |
db |
|||
|
1.15 (23) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
1.10 (26) |
|||||
|
Útlum (VSWR1.0, kabelová teplota.20 stupeň) a průměrný výkon (VSWR1.0, okolní teplota 40 stupeň) |
|||||
|
Frekvence (MHz) |
Útlum (DB/ 100M) |
Průměrná síla (KW) |
|||
|
100 |
4.18 |
1.90 |
|||
|
200 |
5.96 |
1.30 |
|||
|
450 |
9.14 |
0.87 |
|||
|
800 |
12.32 |
0.64 |
|||
|
900 |
13.15 |
0.60 |
|||
|
1000 |
13.85 |
0.57 |
|||
|
1500 |
17.35 |
0.45 |
|||
|
1800 |
19.20 |
0.41 |
|||
|
2000 |
20.30 |
0.39 |
|||
|
2200 |
21.40 |
0.37 |
|||
|
2400 |
22.50 |
0.36 |
|||
|
2500 |
23.00 |
0.35 |
|||
|
3000 |
25.20 |
0.31 |
|||
