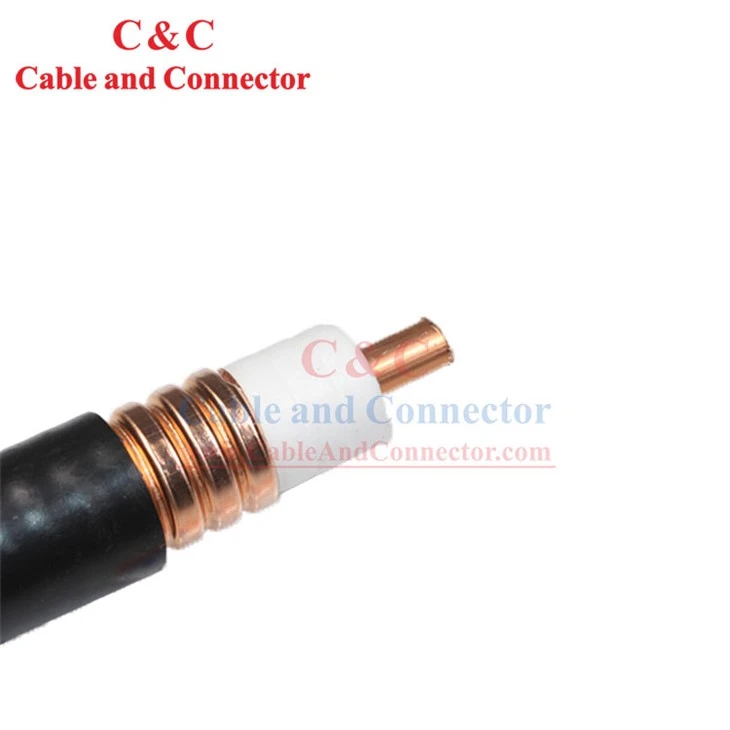

7/8" RF napájecí kabel, nízká ztráta: Vysoce kvalitní RF napájecí kabely jsou navrženy tak, aby měly nízkou ztrátu signálu, což umožňuje přenos signálů na velké vzdálenosti bez výrazné degradace. To je klíčové pro udržení kvality signálu v aplikacích, jako je kabelová televize. distribuční a mobilní komunikační sítě, Vnitřní vodič: 9.0±0.1{{10}}mm Měděná trubice + Izolace: 22.7±0.20mm Pěno PE + Vnější vodič: 24,9±0,25mm Prstencová vlnitá měděná trubka + Plášť: 27,5±0,25mm LLDPE nebo ohnivzdorný PE je volitelný, BALENÍ: 500M/ DŘEVĚNÝ BUBEN.
Elektrické charakteristiky
|
Odpor vnitřního vodiče DC (Ω/km) |
2.35 |
|
DC odpor vnějšího vodiče (Ω/km) |
1.86 |
|
Charakteristická impedance (Ω) |
50±2 |
|
Kapacita (p F/m) |
76 |
|
rychlost (%) |
88 |
|
Dielektrická pevnost (KV) |
10.0 |
|
Izolační odpor (MΩ/km) |
＞1×104 |
|
Maximální jmenovitý výkon (KV) |
90 |
|
Špičkové napětí (V) |
3200 |
|
Mezní frekvence (GHz) |
5.2 |
|
Útlum a průměrný výkon (maximální hodnota útlumu musí být 108 % jmenovité hodnoty útlumu) |
|
|
Frekvence (MHz) |
Útlum (@20 stupňů, d B/100 m) |
Průměrný výkon (kv) |
|
200 |
1.72 |
5.26 |
|
450 |
2.65 |
3.41 |
|
800 |
3.63 |
2.48 |
|
900 |
3.88 |
2.34 |
|
1000 |
4.12 |
2.19 |
|
1500 |
5.18 |
1.74 |
|
1800 |
5.75 |
1.57 |
|
2000 |
6.11 |
1.48 |
|
2200 |
6.46 |
1.40 |
|
2500 |
6.95 |
1.30 |
|
3000 |
7.76 |
1.16 |
VSWR
|
800 MHz ~ 1000 MHz |
1.15 |
|
1700 MHz ~ 2500 MHz |
1.20 |
|
2500 MHz ~ 3000 MHz |
1.20 |
Poznámka:
Pro kabel jackter zpomalující hoření, doporučená teplota:
Skladování: -30 stupňů ~ +80 stupňů
Instalace: -25 stupeň ~ +60 stupeň
Provozní teplota: -30 stupňů ~ +80 stupňů
Typ
|
Standardní kabel HCTAY-50-22 Ohnivzdorný kabel HCTAYZ-50-22 |
||
|
Konstrukce |
||
|
Vnitřní vodič |
Materiál |
Měděná trubka |
|
Průměr (mm) |
9.0±0.10 |
|
|
Izolace |
Materiál |
Pěnový PE |
|
Průměr (mm) |
22.7±0.20 |
|
|
Vnější vodič |
Materiál |
Prstencová vlnitá měděná trubka |
|
Průměr (mm) |
24.9±0.25 |
|
|
Bunda |
Materiál |
LLDPE nebo PE zpomalující hoření |
|
Min. tloušťka (mm) |
＞1.1 |
|
|
Průměr (mm) |
27.5±0.25 |
|
Mechanické vlastnosti
|
Poloměr ohybu (mm) |
Jediný ohyb |
120 |
|
Opakovaný ohyb |
250 |
|
|
Pevnost v tahu (N) |
1400 |
|
|
Hmotnost kabelu (kg/km) |
400 |
|
|
Doporučená teplota ( stupně ) |
Úložný prostor |
-70~+85 |
|
Instalace |
-40~+60 |
|
|
Provozní |
-55~+85 |
|
●Produkty splňují požadavek RoHS a podle požadavků RoHS můžete na vnějším obalu vidět značku RoHS
