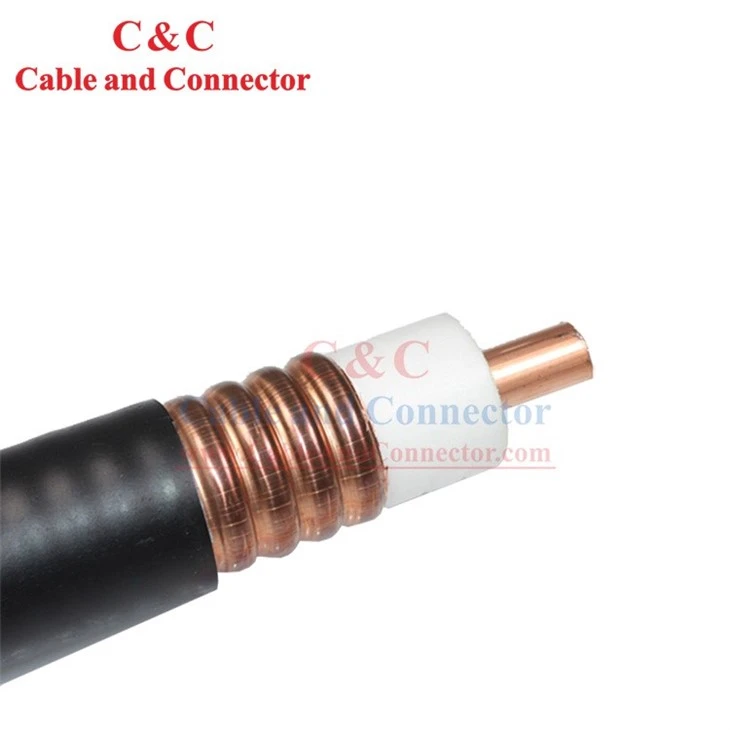

Mc Feeder Cable {{0}}/4" RF Feeder Cable, Aplikace: RF napájecí kabely se používají v široké řadě aplikací, včetně rozvodů kabelové televize, rozhlasového vysílání, mobilních sítí, Wi-Fi sítí, radarové systémy, satelitní komunikace a další. Hrají klíčovou roli při přenosu RF signálů mezi anténami, vysílači, přijímači a dalšími součástmi. Vnitřní vodič: 13,1 ±{{10}},1 mm Měděná trubice + izolace : 32,5±0,25mm Pěnový PE + Vnější vodič: 35,7±0,3mm Prstencová vlnitá měděná trubka + Plášť: 38,8±0,30mm LLDPE nebo ohnivzdorný PE je volitelný, BALENÍ: 500M/ DŘEVĚNÝ BUBEN.
Typy
Existuje několik běžných typů kabelů RF Feeder, včetně koaxiálního kabelu, Balanced Feeder Cable a Open Wire Line. Mezi nimi je nejběžnějším typem koaxiální kabel, který se skládá z vnitřního centrálního vodiče, izolační vrstvy, vnějšího stínění a pláště.
Elektrické charakteristiky
|
Odpor vnitřního vodiče DC (Ω/km) |
0.78 |
|
DC odpor vnějšího vodiče (Ω/km) |
0.66 |
|
Charakteristická impedance (Ω) |
50±1.5 |
|
Kapacita (p F/m) |
76 |
|
rychlost (%) |
88 |
|
Dielektrická pevnost (KV) |
10.0 |
|
Izolační odpor (MΩ/km) |
＞1×104 |
|
Maximální jmenovitý výkon (KV) |
205 |
|
Špičkové napětí (V) |
4300 |
|
Mezní frekvence (GHz) |
3.7 |
|
Útlum a průměrný výkon (Maximální hodnota útlumu musí být 105 % jmenovité hodnoty útlumu) |
|
|
Frekvence (MHz) |
Útlum (@20 stupňů, d B/100 m) |
Průměrný výkon (kv) |
|
200 |
1.20 |
8.12 |
|
450 |
1.87 |
5.22 |
|
800 |
2.59 |
3.78 |
|
900 |
2.77 |
3.69 |
|
1000 |
2.94 |
3.32 |
|
1500 |
3.73 |
2.62 |
|
1800 |
4.16 |
2.35 |
|
2000 |
4.43 |
2.21 |
|
2200 |
4.76 |
2.21 |
|
2500 |
5.08 |
1.92 |
|
3000 |
5.68 |
1.72 |
VSWR
|
800 MHz ~ 1000 MHz |
1.10 |
|
1700 MHz ~ 2500 MHz |
1.15 |
|
2500 MHz ~ 3000 MHz |
1.20 |
Poznámka:
Pro kabel jackter zpomalující hoření, doporučená teplota:
Skladování: -30 stupňů ~ +80 stupňů
Instalace: -25 stupeň ~ +60 stupeň
Provozní teplota: -30 stupňů ~ +80 stupňů
Typ
|
Standardní kabel HCTAY-50-32 Ohnivzdorný kabel HCTAYZ-50-32 |
||
|
Konstrukce |
||
|
Vnitřní vodič |
Materiál |
Měděná trubka |
|
Průměr (mm) |
13.1±0.1 |
|
|
Izolace |
Materiál |
Pěnový PE |
|
Průměr (mm) |
32.5±0.25 |
|
|
Vnější vodič |
Materiál |
Prstencová vlnitá měděná trubka |
|
Průměr (mm) |
35.7±0.3 |
|
|
Bunda |
Materiál |
LLDPE nebo PE zpomalující hoření |
|
Min. tloušťka (mm) |
＞1.2 |
|
|
Průměr (mm) |
38.8±0.30 |
|
Mechanické vlastnosti
|
Poloměr ohybu (mm) |
Jediný ohyb |
200 |
|
Opakovaný ohyb |
380 |
|
|
Pevnost v tahu (N) |
2500 |
|
|
Hmotnost kabelu (kg/km) |
880 |
|
|
Doporučená teplota ( stupně ) |
Úložný prostor |
-70~+85 |
|
Instalace |
-40~+60 |
|
|
Provozní |
-55~+85 |
|
●Produkty splňují požadavek RoHS a podle požadavků RoHS můžete na vnějším obalu vidět značku RoHS
