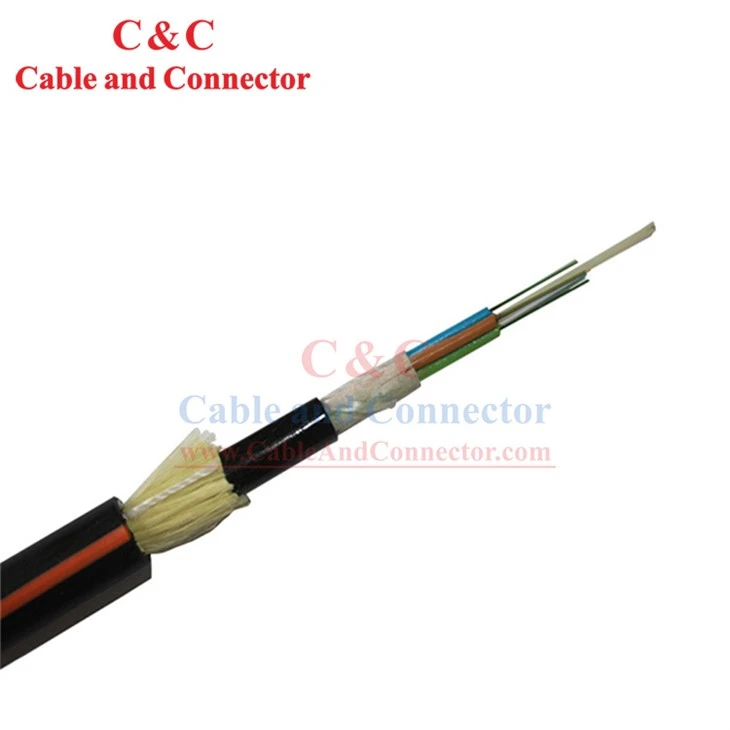

Optický kabel ADSS, ADSS (All-Dielectric Self-Supporting) Kabel z optických vláken je typ optického komunikačního kabelu určeného pro anténní instalaci. Na rozdíl od tradičních kabelů, které vyžadují samostatné nosné konstrukce, jsou kabely ADSS navrženy tak, aby byly samonosné, což eliminuje potřebu dalších komunikačních drátů nebo kovových součástí. Volná trubková konstrukce, trubky plněné želé, prvky (trubky) uložené kolem nekovového centrálního výztužného členu, směsí vyplněné otvory jádra kabelu, PE vnitřní plášť, vyztužený aramidovými přízemi a PE vnější plášť. PE vnější plášť se používá pro aplikaci, ve které je kabel instalován v místě, kde je prostorový potenciál menší nebo roven 5KV.
Vlastnosti optického kabelu ADSS
1. Jednovidové, vícevidové optické vlákno a integrovaný optický kabel.
2. Hladký vzhled, takže kabel má vynikající aerodynamický výkon.
3. Struktura optického kabelu pro všechna média je vhodná pro instalaci a údržbu.
4. Široký rozsah teplotní adaptace, malý koeficient lineární roztažnosti, pro splnění požadavků drsného prostředí.
Barevný kód vlákna
Barva vlákna v každé zkumavce začíná od modré č. 1.
|
1 |
2 |
3 |
4 |
|
Modrý |
oranžový |
Zelená |
Hnědý |
Struktura a parametry kabelu
|
SN |
Položka |
Jednotka |
Hodnota |
|
1 |
rozpětí |
m |
80 |
|
2 |
Počet vláken |
počet |
24 |
|
3 |
Počet vláken na tubu (max) |
počet |
4 |
|
4 |
Počet prvků |
počet |
6 |
|
5 |
Průměr kabelu |
mm |
12.0 |
|
6 |
Hmotnost kabelu |
kg/km |
119 |
|
7 |
Maximální povolené provozní napětí |
N |
3430 |
|
8 |
Krátkodobá tlačenice |
N/100 mm |
2200 |
Poznámka: Mechanické velikosti jsou jmenovité hodnoty. A maximální rychlost větru bez ledu je 15 m/s.
Charakteristika optického kabelu
|
Mechanické vlastnosti a zkušební metoda |
|||
|
Pevnost v tahu |
MAT, odpovídá IEC {{0}}E1, zatímco napětí vlákna menší nebo rovno 0,33 % |
||
|
Rozdrtit |
Vyhovuje IEC 794-1-E3 |
||
|
Požadavek na teplotu |
Úkon |
- 40 stupeň ~ +60 stupeň |
|
|
Instalace |
- 10 stupeň ~ +60 stupeň |
||
|
Skladování/přeprava |
- 40 stupeň ~ +60 stupeň |
||
|
Test cyklování teploty |
Vyhovuje IEC 794-1-F1 |
||
|
Poloměr ohybu |
Vyloženo |
15násobek vnějšího průměru |
|
|
Nabito |
25násobek vnějšího průměru |
||
Charakteristika optických vláken
|
Informace o vláknu G652 |
|
|
Průměr pole režimu (1310nm) |
9,2 mm±0,4 mm |
|
Průměr pole režimu (1550nm) |
10,4mm±0,8mm |
|
Průměr obkladu |
125 mm ± 1.0 mm |
|
Mezní vlnová délka kabelového vlákna (λcc) |
1260 nm |
|
Útlum při 1310nm |
£0,36dB/km |
|
Útlum při 1550nm |
£0,22 dB/km |
|
Ztráta v ohybu při 1550 nm (100 otáček, poloměr 30 mm) |
£0,05dB |
|
Rozptyl v rozsahu 1288 až 1339nm |
3,5 GBP/s (nm•km) |
|
Rozptyl při 1550nm |
18 GBP/s (nm•km) |
|
Sklon disperze při nulové disperzní vlnové délce |
£0,092 ps/ (nm2•km) |
