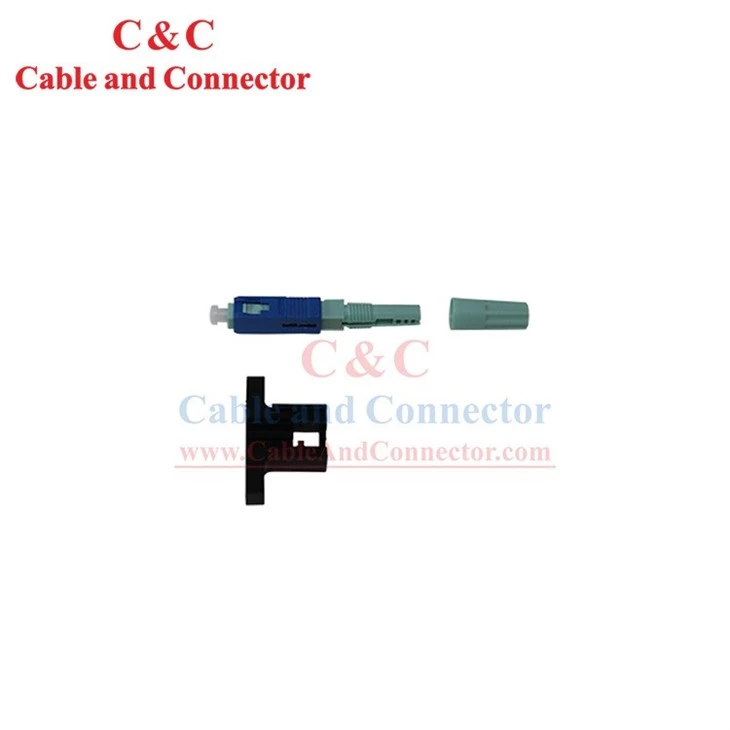

Rychlý konektor optických vláken, spirálový typ Rychlý konektor optických vláken, Rychlý konektor SC/UPC s T stenty (CC-FCWT-SU58, vhodný pro: 2x3&1.6x2 Ztráta vložení kabelu Menší nebo rovna 0,3dB, Návrat Ztráta Větší nebo rovna 55dB, konektor typu SC/UPC, vhodný pro přípojný kabel FTTH Délka: 58MM.
Princip činnosti a rozsah použití velikostně variabilního řezného upínače
|
Umístění řezu |
A |
B |
C |
D |
E |
|
Vzdálenost mezi plátkem a sekáčkem |
12,20±0,2 mm |
12,60±0,2 mm |
13±0.2mm |
13,40±0,2 mm |
13,80±0,2 mm |
|
Doporučený sekáček |
|
TC Fidžikura-30 |
Sumitomo FC-6S |
Společnost NWC Co.Ltd. OFC-1 |
|
|
Délka řezu |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
29,4 mm |
|
Poznámka: Výchozí nastavení pomocné řezné svorky je C. |
|||||
Metoda kontroly délky střihu vlákna a metody seřizování pomocné střižné svorky
|
|
Φ0.25mm ohyb kabelu ve V drážce |
Kontrola délky |
Způsoby seřízení pomocného řezacího upínače |
|
1 |
Žádné ohýbání nebo drobné ohýbání |
Moc krátký |
Upravte na místo B (zvětšení o {{0}}.4 mm délky) nebo umístění A (zvýšení o 0,8 mm délky) |
|
2 |
Výška ohybu vlákna se blíží neboao něco vyšší než V drážka |
dobře |
Nenastavování |
|
3 |
Výška ohybu vlákna je blízká nebo vyšší než šipka |
Příliš dlouho |
Upravte do polohy D (snížení o {{0}}.4 mm délky) nebo umístění E (snížení o 0,8 mm délky) |
